Anténa

7. 10. 2017 – 1/320; f/7.1; ISO 100; ohnisko: 28 mm

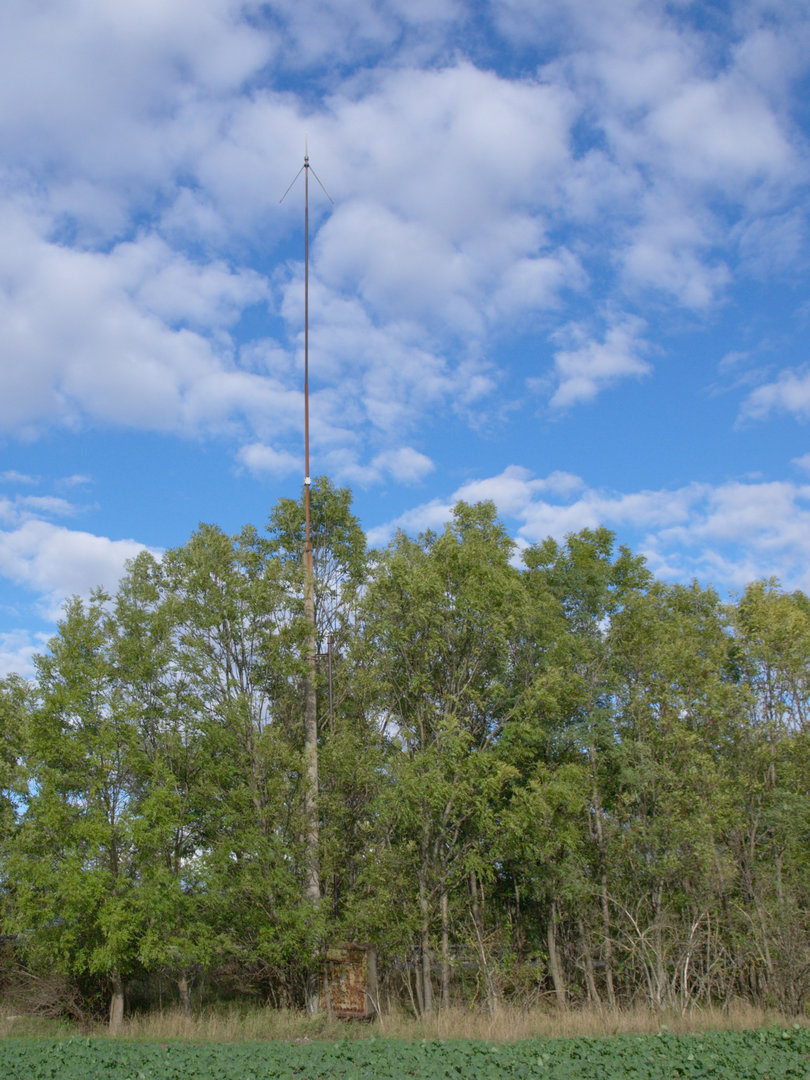

Starý anténní stožár převyšuje téměř dvojnásobně okolní stromy a přestože je velice štíhlý, je i díky anténě ve tvaru šipky v pásu stromů oddělujících pole od silnice na Slavkov dobře zřetelný.

7. 10. 2017 – 1/80; f/3.5; ISO 100; ohnisko: 28 mm

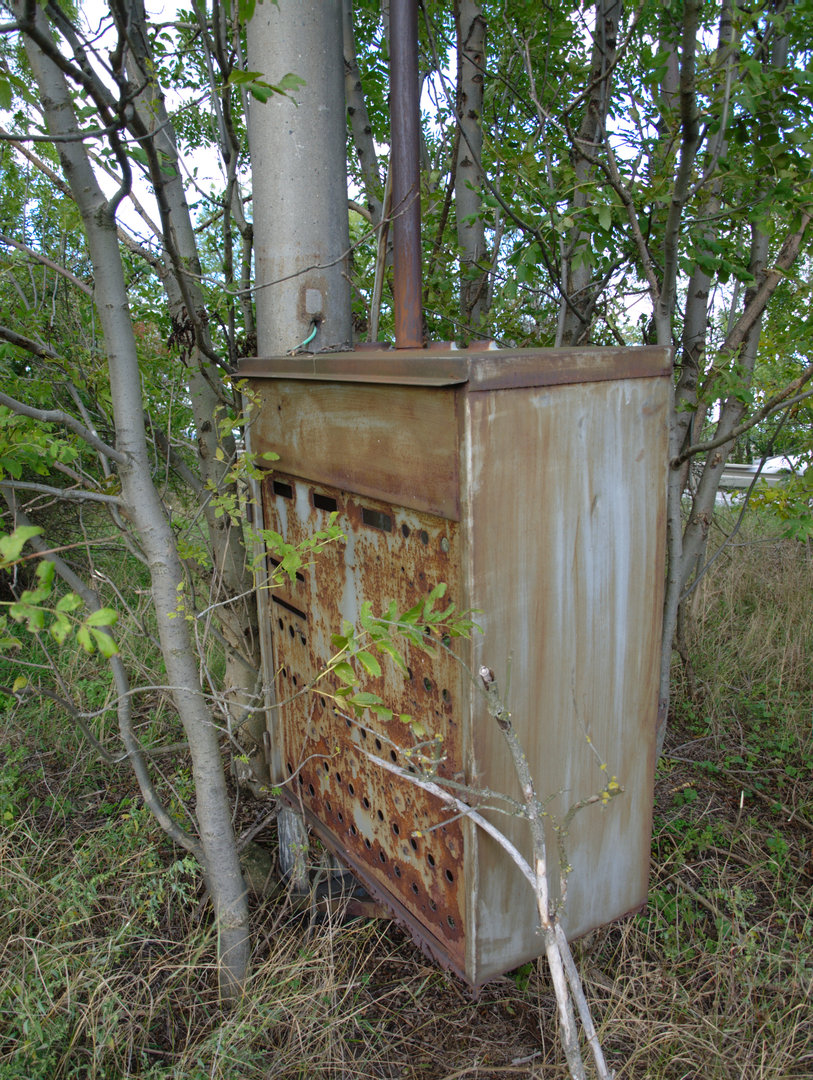

O patu betonového stožáru se opírá mohutná plechová skříň s bohatě perforovaným předním panelem, který zřejmě obsahoval množství ovládacích prvků, kontrolek a ukazatelů; aby se předešlo nežádoucí manipulaci, byl tento panel uzavíratelný dvířky, která dnes připomínají jen panty na vzdálenější straně.

7. 10. 2017 – 1/160; f/7.1; ISO 400; ohnisko: 84 mm

Poněkud překvapivě ze stožáru vycházejí dva koaxiální kabely, dříve asi nesl dvě antény a mohl tak sloužit jako převáděč signálu pro níže položené město Slavkov.

7. 10. 2017 – 1/160; f/8; ISO 100; ohnisko: 28 mm

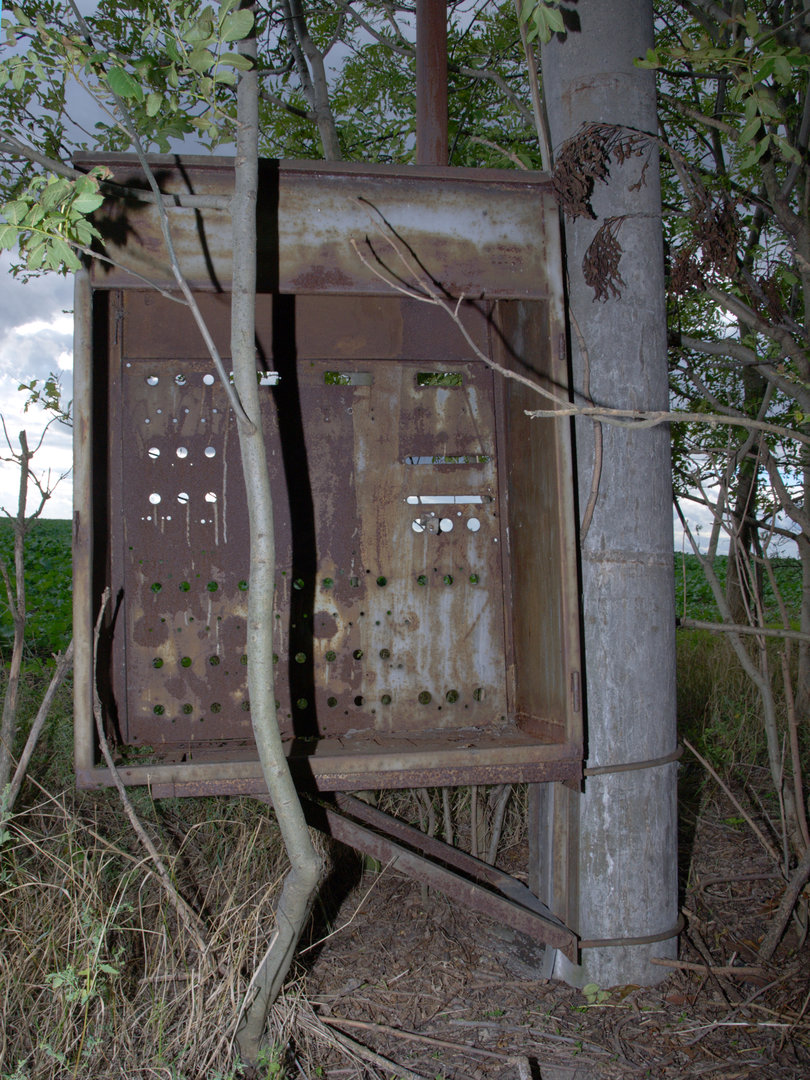

Nabízí se také otázka, zda je skříň vyrobena přesně pro potřeby zde dříve provozovaného zařízení, nebo jde o typizovaný tvar a všechny pozice nutně nemusely být využity.

7. 10. 2017 – 1/250; f/8; ISO 400; ohnisko: 178 mm

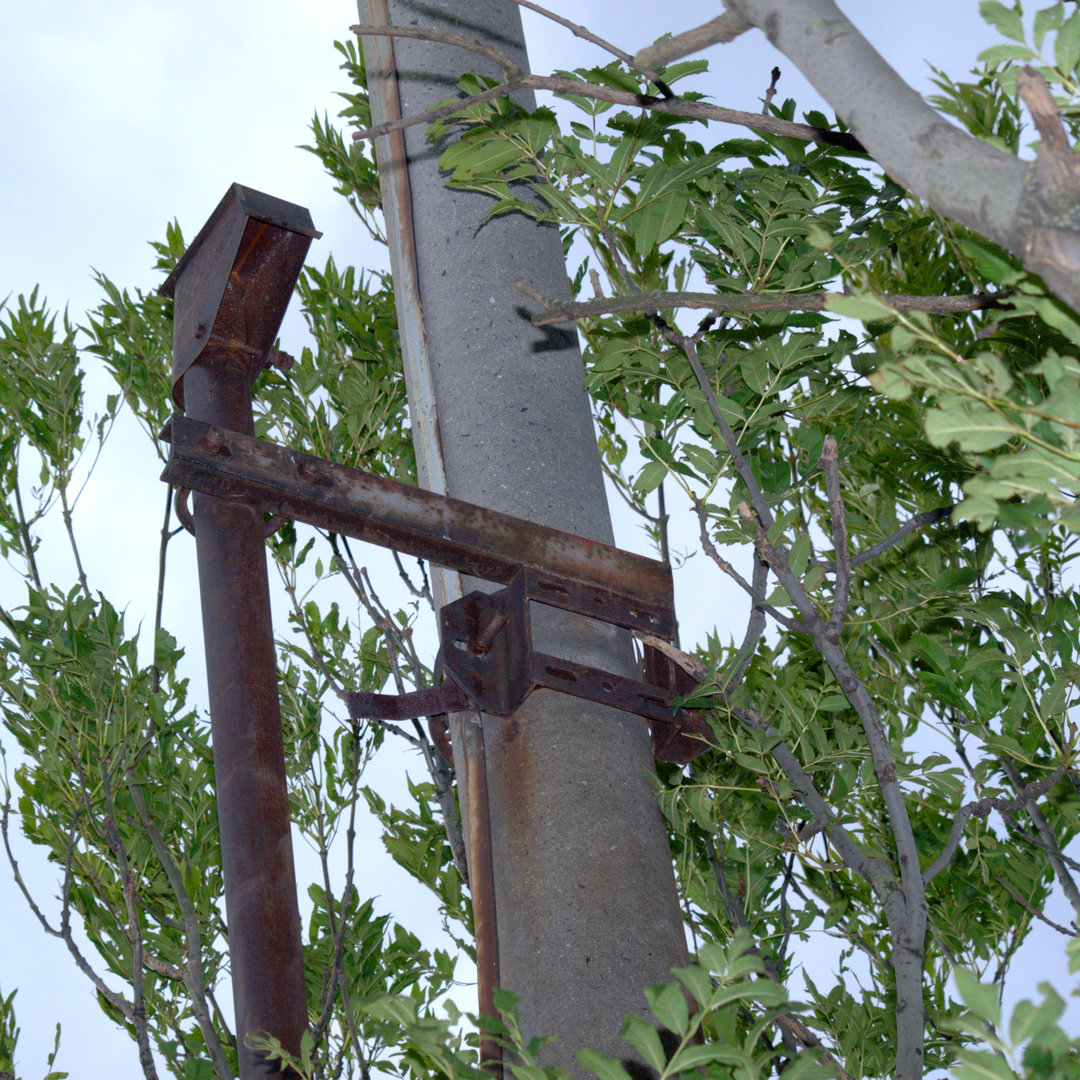

Elektrická energie nutná pro provoz zařízení byla přiváděna nadzemním vedením, které bylo do skříně svedeno trubkou. Uzemnění stožáru zajišťoval zemnicí pásek vedený po jeho straně.

7. 10. 2017 – 1/800; f/11; ISO 400; ohnisko: 600 mm

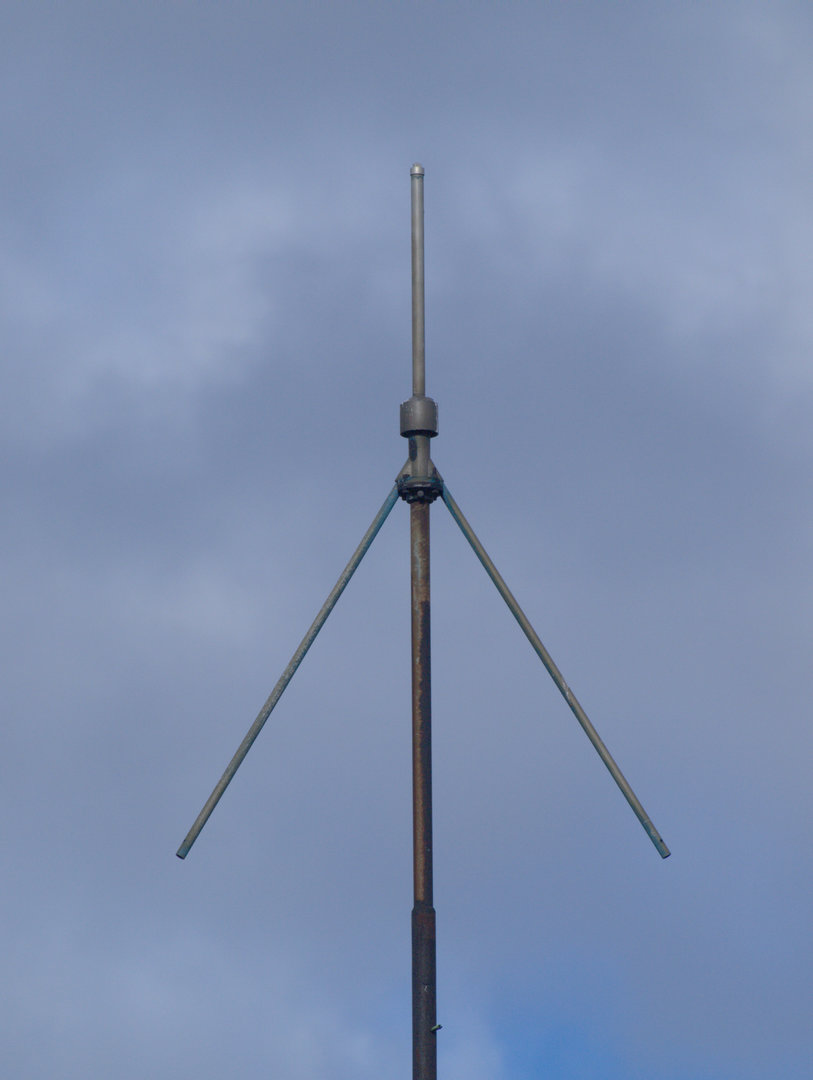

Anténa umístěna na vrcholu stožáru je typu GP (ground plane) anténa se dvěma radiálami (protiváhami), které nahrazují zemní rovinu. Nejspíš z produkce Tesly Pardubice [1].

Článek z 15. 1. 2018 dosud nebyl upraven.
