Elektrárna

31. 10. 2009 – 1/200; f/5.6; ISO 80; ohnisko: 36 mm

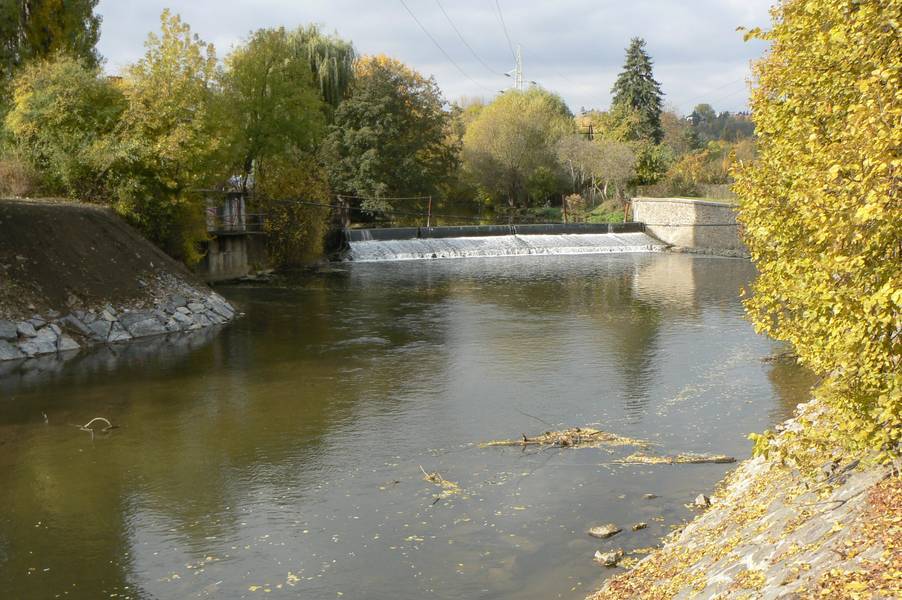

Jez, jenž nahradil původní dřevěný z roku 1863, a blízká ulice jménem Valchařská připomínají existenci valchy, tedy zařízení na zplsťování sukna, které ke svému pohonu nejčastěji využívalo energii vody získanou vzdutím říční hladiny pomocí jezu.

7. 8. 2007 – 1/60; f/4.5; ISO 80; ohnisko: 36 mm

S nástupem tovární textilní výroby v Brně valcha zanikla a kromě názvu ulice ji připomínají i některé úpravy koryta řeky, které jsou zachovány díky pokračujícímu využívání vodního toku k výrobě elektřiny.

31. 10. 2009 – 1/25; f/2.8; ISO 80; ohnisko: 36 mm

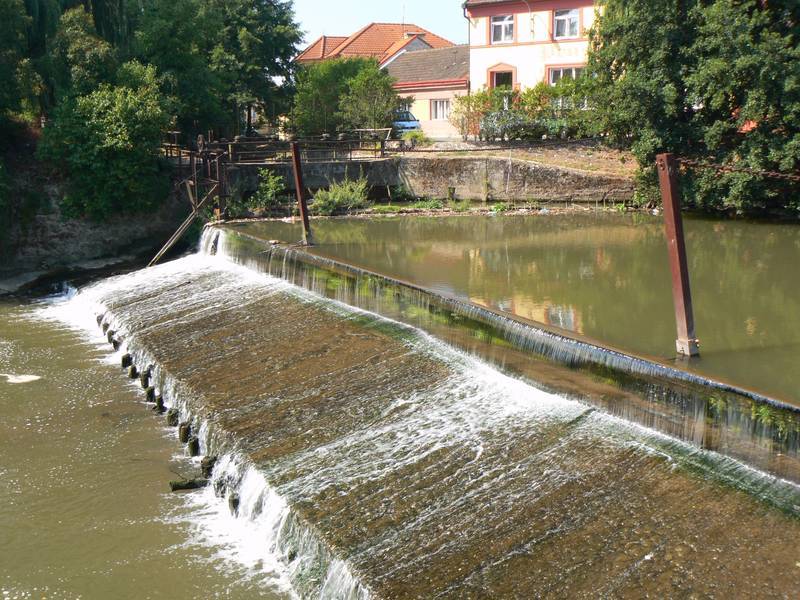

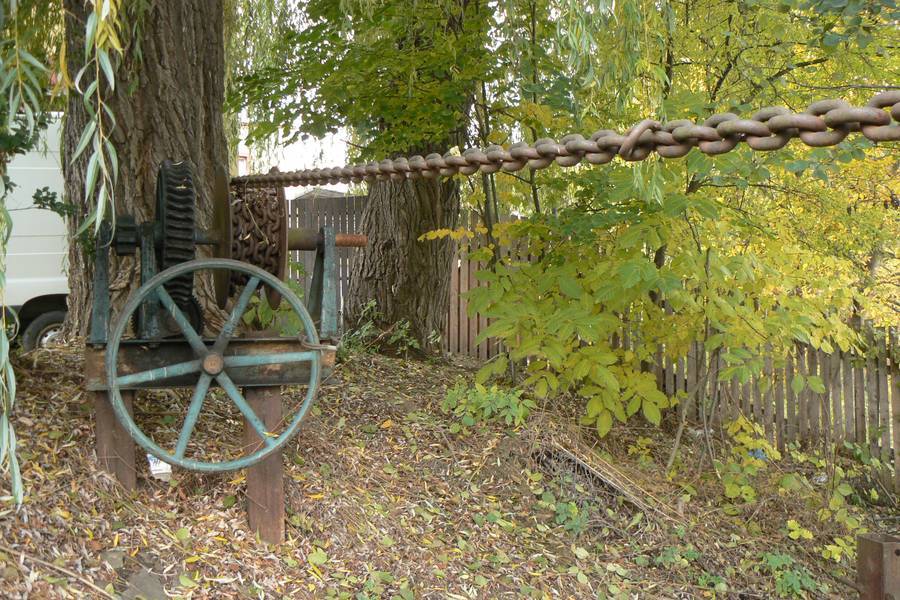

Výšku koruny jezu a tím i míru vzdutí lze regulovat pomocí naklonění přelivové hrany. Množství navinutého řetězu napovídá, že je možné ji zcela sklopit a podstatně tak snížit výšku jezu, což může být v kombinaci s uzavřením stavidel vhodné při opravách zařízení.

31. 10. 2009 – 1/60; f/4; ISO 80; ohnisko: 36 mm

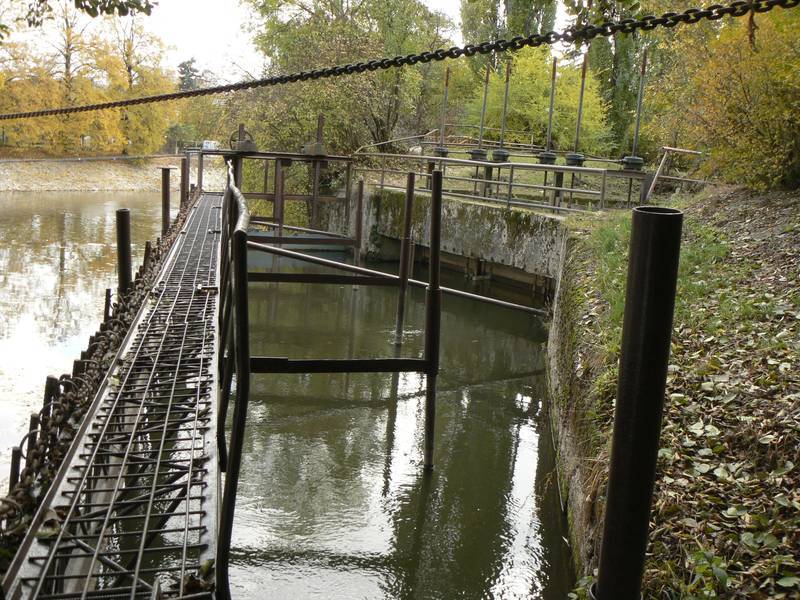

Hrubé česle zabrání velkým předmětům plujícím na hladině, aby se dostaly do prostoru stavidel, kde by se mohly vzpříčit a znemožnit tak jejich uzavření. Tato stavidla určují kolik vody bude využito k výrobě elektrické energie a kolik bude odvedeno bez užitku.

31. 10. 2009 – 1/50; f/4; ISO 80; ohnisko: 36 mm

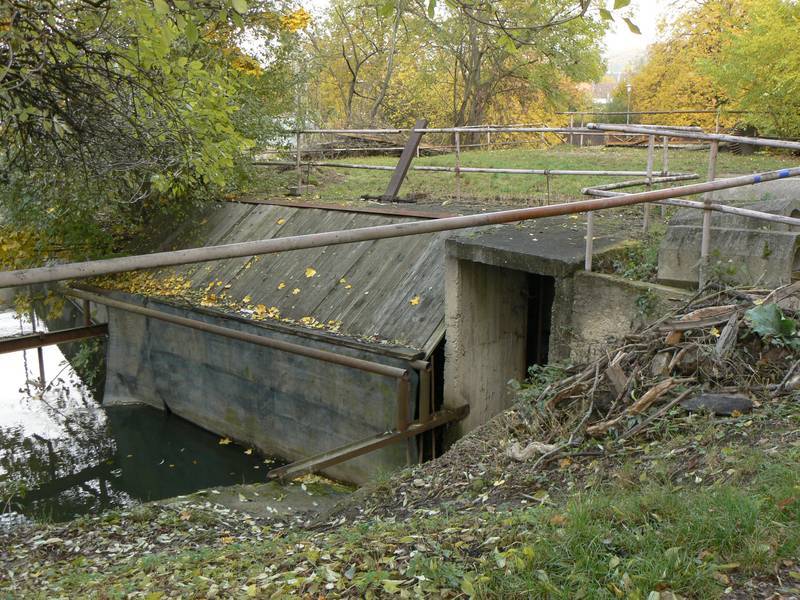

Pomalu se dostáváme do prostoru vodní elektrárny, v těchto místech voda vniká přes jemné česle do strojovny a menší část odtéká i do bývalého náhonu pro valchu, který se opět napojí do Svitavy u Kaloudovy ulice.

31. 10. 2009 – 1 s; f/2.8; ISO 80; ohnisko: 36 mm

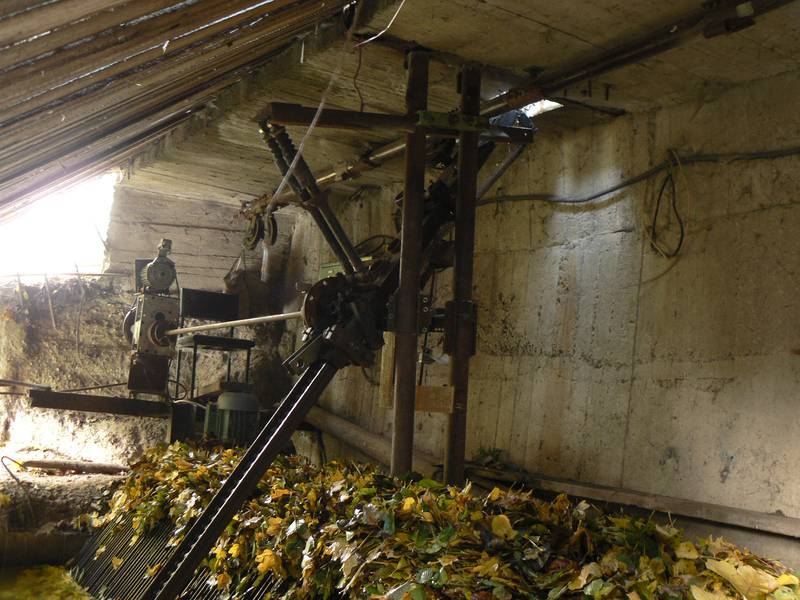

V pořadí druhé česle jsou jemnější a zachycují především listí, kterého je zvláště na podzim velké množství, a snadno dojde k jejich ucpání; pro tyto případy je zde mechanismus, který automaticky setře naplaveniny a průchod vody zůstává nepřerušen.

13. 6. 2007 – 1/60; f/5; ISO 80; ohnisko: 36 mm

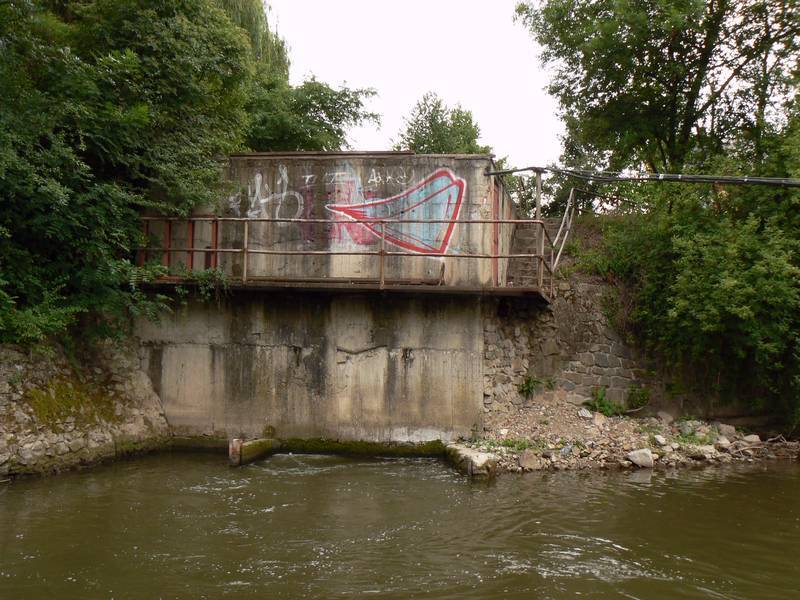

Strojní zařízení elektrárny (turbíny, převody a generátor) je ukryté v betonovém korpusu, kvůli 2,5m spádu na sebe upozorňuje především nápadně prudce vyvěrající vodou zpět do řeky.

10. 4. 2009 – 1/200; f/5.6; ISO 80; ohnisko: 36 mm

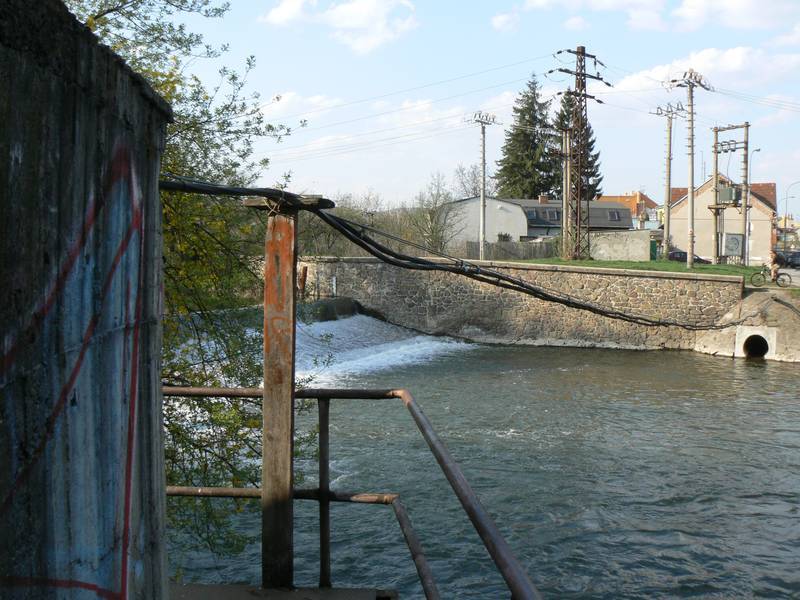

Že je elektrárna v provozu se přesvědčíme snadno. Z ochozu kolem strojovny je slyšet slabý hukot turbíny a po přiložení ruky na dveře se dvěma klikami ucítíme, jak se slabě chvějí.

Článek z 17. 11. 2009 byl naposledy upraven 15. 7. 2015
